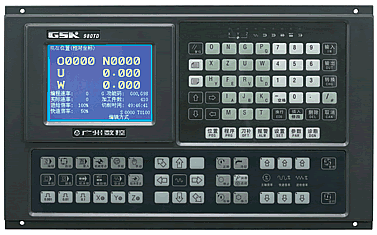

980TD
Řídící systém soustruhu v podobě kompaktního panelu vyrobeného z hliníkového odlitku a nerezového kryti. Je protkaný nejmodernější elektronikou v podobě programovatelných hradlových polí a velmi výkonných jednočipových procesorů, všechny vstupy a výstupy jsou velmi precizně oddělené a ošetřené pro snadnou opravu při poškození vstupu/výstupu. Systém je chráněn proti rušení od stroje a proto vyniká mnohem vyšší odolností než konkurenční produkty. Umožňuje řídit až 3 osy přičemž X a Z vzájemně interpoluje Y slouží jako pomocná osa. Interní PLC umožňuje řízení vstupně výstupních portů, kterými je možné obsluhovat veškerou elektroniku stroje počínaje odbrzděním vřetene/os, kontrolou stavu provozních kapalin, tlaků, stavu stroje a výměnou nástroje konce. Systém je možné připojit k počítači pomocí rozhraní RS232C a provádět v něm nastavení a management programu. Jednoduchým programem je možné dohrávat programy z počítače. Programování se provádí na počítači z CAM software nebo přímo na panelu a to v jazyku ISO-G, který je zažitým průmyslovým standardem. Pro větší přesnosti je možné do systému zadat korekce mechanických vad stroje, a to vůle v pohonech a nerovnoměrnosti stoupání šroubu. Kompletní korekce rádiusu a polohy břitu jsou samozřejmostí. Dále je možné ovládat vřeteno pomocí měniče 0-10V a mechanickou převodovku v několika stupních. Samozřejmostí je ruční ovládací kolečko a pomocná tlačítka ošetřena přes PLC, část klávesnice panelu nemá předem přiřazené funkce a je taktéž dostupná z PLC včetně kontrolek na panelu. Vestavěné cykly pro hrubování na průměru a z čela, vrtání, závitování závitníkem a nožem, závitování na čele, kuželové, a s proměnným stoupáním umožní velmi rychlé programování požadovaného tvaru součásti.
Nová verze systému byla rozšířena o podporu 5ti osého obrábění a řízení druhého vřetene, dále pak o rozhrání USB pro takřka neomezenou paměť a snadný přenos programů, senzor nástrojů a další užitečné funkce.
Instalační dokumentace
PLC dokumentace
